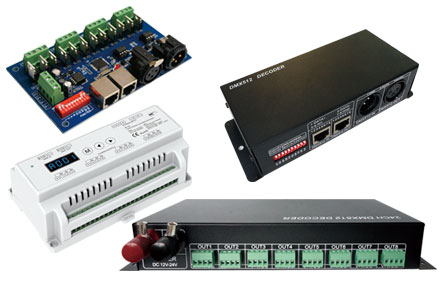

DMX信号によりLED製品を制御する調光用ユニット
DMXコントローラーより送られたDMX512デジタル制御信号を受信することで、接続したLED製品の調光制御を行うことができます。
12CH DMX512 LEDデコーダ 基盤型
PCB基盤型の12チャンネル出力対応のDMX512 LEDデコーダは各チャンネル256階調で調光ができます。
DIPスイッチは、信号入力時はDMXスタートアドレスの設定となり、信号非入力時はスタンドアローンモードのパターン設定として機能します。
XLRコネクター(3PIN)、RJ45(LANケーブル)にも対応しております。
- 型番
- DEC-DMX-12
- 寸法
- (L) 140 × (W) 84 × (H) 25 mm
- 入出力電圧
- DC 12-24 V
- 定格容量
- 12 V: < 288 W 24 V: < 576 W
最大出力電流：24 A 各チャンネル：最大2 A - 出力ポート
- ターミナルブロック × 4 (12ch)
- 信号入出力
- DMX512 XLR 3PIN / RJ45
- 電源
- 電源ユニット
- スタンドアローンモード
- 9パターン（DMX非入力時）
赤、緑、青、黄、紫、水色、白、7色ステップ変化、7色フェード変化 - 対象製品
- 使用環境
- -20 °C～60 °C
- 保証期間
- 製品到着後90日間
- 参考価格
- 20,000円
※電源は別売りとなっておりますので別途ご購入ください。
3CH DMX512 LEDデコーダ
DMX512 LEDデコーダは、高度なマイクロコントロールユニットを採用しており、LED製品を点灯させるためにDMX-512デジタル制御信号をPWM信号に変換します。
DIPスイッチは、信号入力時はDMXスタートアドレスの設定、信号非入力時はスタンドアローンモードのパターン設定として機能します。
XLRコネクター(3PIN)、RJ45(LANケーブル)にも対応しております。
- 型番
- DEC-DMX-3
- 寸法
- (L) 165 × (W) 68 × (H) 40 mm
- 入出力電圧
- DC 5 V / DC 12-24 V
- 定格容量
- 5 V: < 60 W 12 V: < 144 W 24 V: < 288 W
最大出力電流：12 A 各チャンネル：最大4 A - 出力ポート
- ターミナルブロック × 1 (3ch)
- 信号入出力
- DMX512 XLR 3PIN / RJ45
- 電源
- 電源ユニット
- スタンドアローンモード
- 9パターン（DMX非入力時）
赤、緑、青、黄、紫、水色、白、7色ステップ変化、7色フェード変化 - 対象製品
- 使用環境
- -20 °C～60 °C
- 保証期間
- 製品到着後90日間
- 参考価格
- 8,000円
※電源は別売りとなっておりますので別途ご購入ください。
24CH DMX512 LEDデコーダ
DMX512デジタル制御信号をアナログ制御信号に変換することでLED製品の照明制御に使用できます。最大24チャンネル出力に対応し、各チャンネル256階調の制御が可能となっております。
DIPスイッチは、信号入力時はDMXスタートアドレスの設定、信号非入力時はスタンドアローンモードのパターン設定として機能します。
XLRタイプコネクター(3PIN)、RJ45(LANケーブル)にも対応しております。
- 型番
- DEC-DMX-24
- 寸法
- (L) 340 × (W) 142 × (H) 57 mm
- 入出力電圧
- DC 12-24 V
- 定格容量
- 12 V: < 576 W 24 V: < 1152 W
最大出力電流：48 A 各チャンネル：最大2 A - 信号入出力
- DMX512 XLR 3PIN / RJ45
- 出力ポート
- ターミナルブロック × 8 (24ch)
- 電源
- 電源ユニット
- スタンドアローンモード
- 9パターン（DMX非入力時）
赤、緑、青、黄、紫、水色、白、7色ステップ変化、7色フェード変化 - 対象製品
- 使用環境
- 0 °C～70 °C
- 保証期間
- 製品到着後90日間
- 参考価格
- 75,000円
※電源は別売りとなっておりますので別途ご購入ください。
掲載製品の注意とお願い
- ご使用の前に、「ご利用ガイド > ご使用方法について > 電源ユニット・コントローラー・調光ユニット製品について」をご確認ください。
- 当ウェブサイトの掲載内容は、製品の改良により仕様、価格などが予告なく変更される場合がございます。
